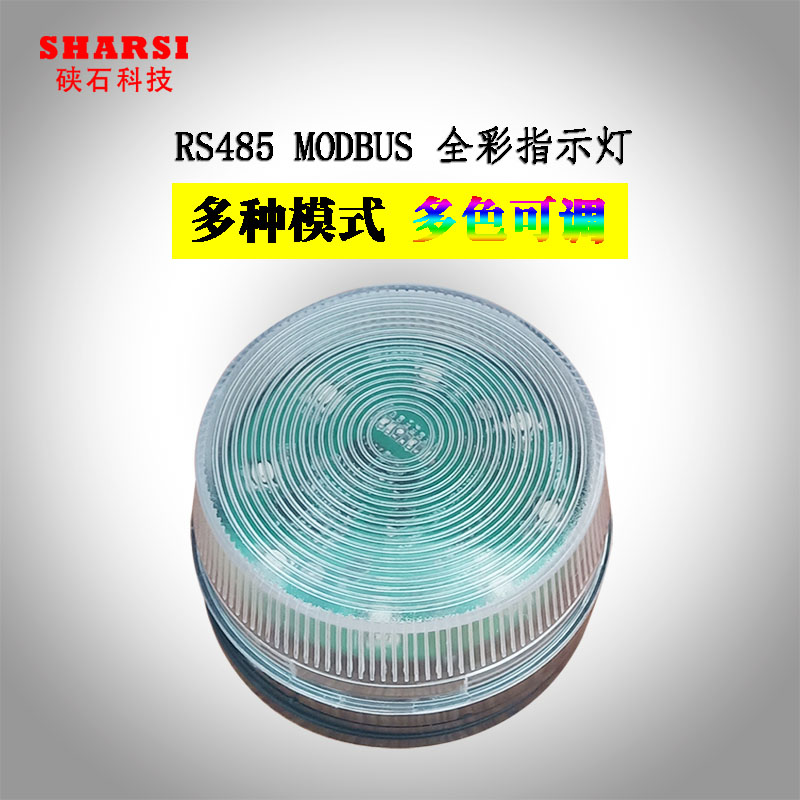

特性参数
工作电压 | DC 12-24V |
工作温度 | -20℃-70℃ |
预留1路npn输出 | 可接2A负载 |
通讯方式 | Modbus通讯 |
蜂鸣器 | 警报提示(可外接12v大喇叭) |
modbus寄存器定义
寄存器组 | 地址 | 备注/寄存器名称 | |
线圈寄存器 (00000-00019) | 保留,不开放 | ||
独立输入寄存器 (00020-00039) | 保留,不开放 | ||
输入寄存器 (00040-00059) | 保留,不开放 | ||
保持寄存器 (00060-00079) | 00060 | 红灯亮度 | 红灯亮度寄存器,0-255 |
00061 | 绿灯亮度 | 绿灯亮度寄存器,0-255 | |
00062 | 蓝灯亮度 | 蓝灯亮度寄存器,0-255 | |
00063 | LED灯操作模式 | 00:灭灯 01:LED灯长亮模式 02:LED灯1S闪烁一次 03:旋转模式(1个灯珠按逆时针方向旋转) 04:旋转模式(2个相对的灯珠按照逆时针位置旋转) 05:旋转模式(4个灯珠按照顺序依次点亮,亮度逐渐曾加,进行旋转) | |
00064 | 报警器操作模式 | 00:报警器停止报警 01:报警器常响 02:报警器1s响一次 |
注:Led灯的运行状态可以根据客户需求进行更改。如果想使用别的颜色可以参考调色板进行修改。报警器的运行状态可以根据客户需求进行更改,可以外接12v报警器。
接线定义
引线 | 线色 | 功能 |
六芯线 | 红 | 电源正极输入 |
六芯线 | 黑 | 0V/信号地 |
六芯线 | 蓝 | 485A |
六芯线 | 黄 | 485B |
六芯线 | 棕 | 警报器正极 |
六芯线 | 绿 | 警报器负极 |
